اجزای دستگاه کاتر پلاتر را بشناسید

دنیای برش‌های دقیق: آشنایی با اجزای دستگاه کاتر پلاتر

اجزای دستگاه کاتر پلاتر موضوع امروز مقاله ما است. در دنیای پر شور و هیاهوی چاپ و تبلیغات، جایی که خلاقیت حرف اول را می‌زند، ابزارهای مختلفی به یاری هنرمندان و صنعتگران این عرصه می‌آیند. یکی از این ابزارهای جادویی که به خلق طرح‌های ظریف و برش‌های دقیق کمک می‌کند، کاتر پلاتر نام دارد.

اما کاتر پلاتر چیست و چه رازهایی در دل خود دارد؟ در این مقاله سفری به دنیای برش‌های دقیق خواهیم داشت و با اجزای این دستگاه شگفت‌انگیز و کاربردهای متنوع آن آشنا خواهیم شد.

کاتر پلاتر چیست و چه کاربردهایی دارد؟

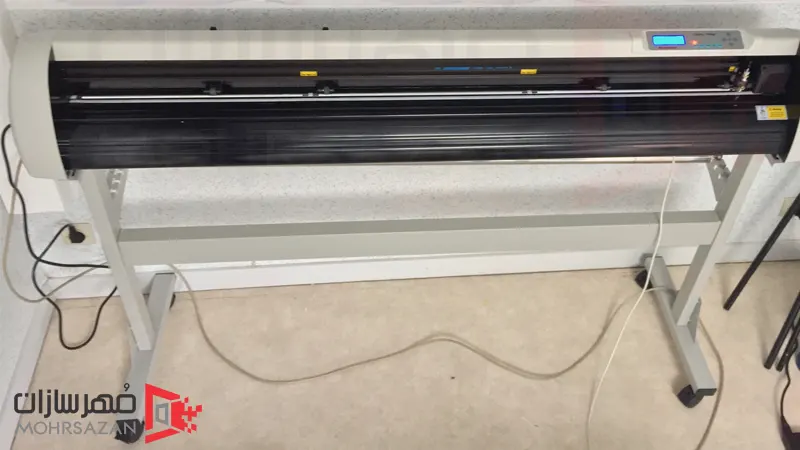

کاتر پلاتر، دستگاهی کامپیوتری است که با ظرافت تمام، طرح‌های از پیش تعیین شده را روی طیف وسیعی از مواد مانند وینیل، چرم، کاغذ و فوم برش می‌دهد. این جادوگر دنیای چاپ و تبلیغات، گویی با دستان هنرمند خود، ایده‌ها را به واقعیت تبدیل می‌کند و به خلق محصولاتی زیبا و چشم‌نواز کمک می‌کند.

کاتر پلاترها در انواع مختلف با کاربردهای متنوعی به بازار عرضه می‌شوند. از جمله کاربردهای رایج این دستگاه می‌توان به موارد زیر اشاره کرد:

• صنعت چاپ و تبلیغات: برش انواع استیکر، لیبل، پوستر، بنر و …
• صنعت تابلوسازی: ساخت تابلوهای تبلیغاتی، ترافیکی و …
• صنعت نساجی: برش الگوهای لباس، کیف و …
• صنعت بسته‌بندی: ساخت جعبه‌های مقوایی، پاکت و …
• صنعت دکوراسیون: برش کاغذ دیواری، شابلون و …

بیشتر بخوانید:

کاتر پلاتر و انواع آن

درون دستگاه کاتر پلاتر چه خبر است؟

کاتر پلاتر (Cut Plotter) دستگاهی polyvalent و قدرتمند است که در صنایع مختلفی کاربرد دارد. از جمله این صنایع می‌توان به طراحی گرافیک، چاپ، مهندسی و صنایع دستی اشاره کرد. در نگاه اول، عملکرد کاتر پلاتر ساده به نظر می‌رسد – بریدن اشکال و طرح‌ها از مواد مختلف.

اما در درون این دستگاه و اجزای دستگاه کاتر پلاتر، دنیایی از مکانیزم‌های دقیق و فناوری‌های پیشرفته در حال کار است تا خروجی با کیفیت بالا و برش‌های تمیز و بی نقص را برای شما به ارمغان بیاورد.

در این بخش مقاله، سفری به درون یک کاتر پلاتر خواهیم داشت و با بخش‌های مختلف مکانیکی آن آشنا می‌شویم. در ادامه به بررسی اجزای اصلی و عملکرد آن‌ها می‌پردازیم.

۱٫ بخش‌های مکانیکی

کاتر پلاتر از بخش‌های مکانیکی و الکترونیکی مختلفی تشکیل شده است. بخش مکانیکی، اسکلت اصلی دستگاه را تشکیل می‌دهد و وظیفه‌ی حرکت دقیق تیغه و هدایت مواد را بر عهده دارد. در این بخش، دقت و کیفیت قطعات نقش مهمی در کیفیت برش نهایی دارد.

بدنه دستگاه (Machine Frame)

اولین مورد از اجزای دستگاه کاتر پلاتر، بدنه است. بدنه دستگاه، شاسی اصلی کاتر پلاتر است که سایر اجزای مکانیکی روی آن نصب می‌شوند. این بدنه معمولا از فلز محکم و ضد ضربه ساخته می‌شود تا در برابر حرکت مداوم هدایتگر و لرزش‌های ناشی از برش، استحکام و پایداری لازم را داشته باشد.

نگهدارنده رول مواد (Media Holder)

نگهدارنده رول مواد، وظیفه‌ی نگه داشتن و فیکس کردن رول متریال (Material) مانند کاغذ، وینیل یا استیکر را بر عهده دارد. این نگهدارنده معمولا از دو بخش تشکیل شده است: یک میله برای قرارگیری رول مواد و یک سیستم قفل برای محکم نگه داشتن آن.

در برخی از کاتر پلاترهای پیشرفته، سیستم‌های کشش (Tension System) نیز بر روی نگهدارنده تعبیه شده است که وظیفه‌ی ایجاد کشش ملایم و یکنواخت بر روی متریال را بر عهده دارد. این کشش باعث می‌شود تا مواد در هنگام برش، حرکت روان و ثابتی داشته باشد و از کج شدن یا چین خوردگی آن جلوگیری شود.

محصول مرتبط:

دستگاه کاتر پلاتر سوما S2 D120

غلتک‌های کشنده (Pinch Rollers)

مورد بعدی از اجزای دستگاه کاتر پلاتر،  غلتک های آن است. غلتک‌های کشنده، دو غلتک لاستیکی هستند که در جلوی هدایتگر (Carriage) قرار می گیرند. وظیفه‌ی این غلتک‌ها، کشیدن متریال از روی نگهدارنده و تغذیه‌ی آن به سمت هدایتگر است. فشار این غلتک‌ها بر روی متریال قابل تنظیم است تا متناسب با ضخامت و نوع مواد، تنظیم شود.

فشار بیش از حد می‌تواند باعث ایجاد چین خوردگی یا آسیب به متریال شود و فشار کم نیز موجب لیز خوردن مواد و حرکت غیر یکنواخت آن می‌گردد.

تیغه برش (Cutting Blade)

تیغه برش، قلب تپنده‌ی کاتر پلاتر است. این تیغه‌ی تیز و ظریف، وظیفه‌ی بریدن طرح و اشکال دلخواه شما بر روی متریال را بر عهده دارد. تیغه‌های برش از جنس‌های مختلفی مانند تنگستن (Tungsten) ساخته می‌شوند تا استحکام و تیزی لازم برای برش انواع مواد را داشته باشند. بسته به نوع متریال و ضخامت آن، تیغه‌های برش با قطر و زاویه‌های مختلفی وجود دارد.

محافظ تیغه (Blade Holder)

محافظ تیغه از دیگر اجزای دستگاه کاتر پلاتر و قلب تپنده این دستگاه است. این قطعه تیغه را در جای خود نگه می‌دارد و از آن در برابر آسیب‌های احتمالی محافظت می‌کند. محافظ تیغه از جنس‌های مختلفی مانند فلز یا پلاستیک ساخته می‌شود و باید به طور مرتب تمیز و روغن‌کاری شود تا عملکرد تیغه بهینه باقی بماند.

قرقره‌های هدایت کننده (Guide Rollers)

قرقره‌های هدایت کننده، حرکت روان هد کاتر پلاتر را بر روی سطح کار تضمین می‌کنند. این قرقره‌ها از جنس پلاستیک یا فلز ساخته می‌شوند و باید به طور مرتب بررسی شوند تا از فرسودگی یا آسیب دیدگی آن‌ها جلوگیری شود.

فنرهای تنظیم فشار تیغه (Blade Pressure Spring)

فنرهای تنظیم فشار تیغه، میزان فشار تیغه بر روی سطح کار را کنترل می‌کنند. این فشار باید به اندازه کافی باشد تا طرح به طور دقیق برش داده شود، اما در عین حال نباید آنقدر زیاد باشد که به سطح کار آسیب برساند. تنظیم صحیح فشار تیغه، یکی از مهم‌ترین عوامل در کیفیت برش است.

پیشنهاد مطالعه:

بهترین روش چاپ | قسمت اول

۲٫ بخش‌های الکترونیکی

درون هر کاتر پلاتر، دنیایی از مدارها، تراشه‌ها و موتورها وجود دارد که با ظرافت با یکدیگر هماهنگ شده‌اند تا حرکات دقیق هد برش را کنترل کنند. بیایید نگاهی دقیق‌تر به اجزای کلیدی این سیستم پیچیده بیندازیم:

برد اصلی (Mainboard)

برد اصلی از مهم‌ترین اجزای دستگاه کاتر پلاتر و مغز متفکر این دستگاه است. این برد وظایف متعددی را بر عهده دارد، از جمله:

• دریافت دستورات: برد اصلی دستورات را از کامپیوتر یا نرم‌افزار طراحی دریافت می‌کند.
• تفسیر دستورات: این دستورات به سیگنال‌های الکتریکی قابل فهم برای سایر اجزای دستگاه ترجمه می‌شوند.
• کنترل موتورها: برد اصلی با ارسال سیگنال‌های دقیق به موتورها، حرکات هد برش را کنترل می‌کند.
• مدیریت سنسورها: اطلاعات دریافتی از سنسورها توسط برد اصلی پردازش و تفسیر می‌شود تا عملکرد صحیح دستگاه تضمین شود.

موتورهای دستگاه (Stepper Motors)

موتورهای پله‌ای، عضلات قدرتمند کاتر پلاتر هستند. این موتورها با حرکت‌های گام به گام دقیق، هد برش را در امتداد مسیر برش هدایت می‌کنند. دو نوع اصلی موتور پله‌ای در کاتر پلاترها استفاده می‌شود:

• موتورهای پله‌ای دو فازی: این موتورها ساده‌تر و ارزان‌تر هستند، اما دقت کمتری دارند.
• موتورهای پله‌ای سرو: این موتورها دقت و گشتاور بیشتری را ارائه می‌دهند، اما گران‌تر هستند.

سنسورها (Sensors)

سنسورها، چشم‌های تیزبین کاتر پلاتر هستند. این سنسورها اطلاعات حیاتی در مورد موقعیت هد برش، فشار چاقو و سایر عوامل کلیدی را جمع‌آوری می‌کنند. این اطلاعات به برد اصلی ارسال می‌شود تا عملکرد صحیح دستگاه تضمین شود. انواع مختلفی از سنسورها در کاتر پلاترها استفاده می‌شود، از جمله:

• سنسورهای موقعیت: این سنسورها موقعیت هد برش را در امتداد محورهای X و Y ردیابی می‌کنند.
• سنسورهای فشار: این سنسورها فشار چاقو را بر روی مواد برش اندازه‌گیری می‌کنند.
• سنسورهای محدودیت: این سنسورها از برخورد هد برش با لبه‌های مواد برش جلوگیری می‌کنند.

درایور موتور (Motor Driver)

درایور موتور، واسطه‌ای بین برد اصلی و موتورها است. درایور موتور سیگنال‌های الکتریکی کم‌توان از برد اصلی را به سیگنال‌های پرقدرت مورد نیاز برای حرکت موتورها تبدیل می‌کند. درایور موتور همچنین وظایف دیگری مانند تنظیم سرعت و گشتاور موتورها را بر عهده دارد.

مقالات برتر مهرسازان:

چسب دو طرفه برای صنایع مختلف

۳٫ بخش‌های کنترلی

قلب تپنده هر دستگاه کاتر پلاتر، بخش‌های کنترلی آن است. این بخش‌ها وظیفه هدایت و فرماندهی دستگاه را بر عهده دارند و به کاربر امکان می‌دهند تا با دقت و ظرافت، طرح‌های مورد نظر خود را برش دهد.

پنل کنترل (Control Panel):

پنل کنترل، رابط کاربری اصلی کاتر پلاتر است و به کاربر امکان می‌دهد تا تنظیمات مختلف دستگاه را کنترل و مدیریت کند. این پنل معمولا شامل دکمه‌ها، نمایشگر و چراغ‌های LED است که کاربر را در انجام عملیات مختلف یاری می‌کنند.

درگاه‌های ارتباطی (Communication Ports):

درگاه‌های ارتباطی، دروازه‌های ورود و خروج اطلاعات به کاتر پلاتر هستند. این درگاه‌ها به کاربر امکان می‌دهند تا دستگاه را به کامپیوتر، فلش مموری و دیگر دستگاه‌ها متصل کرده و طرح‌های مورد نظر خود را برای برش ارسال کنند.

اتصال از طریق USB:

USB، رایج‌ترین درگاه ارتباطی در کاتر پلاترها است. این درگاه به دلیل سرعت بالا و سهولت استفاده، به محبوب‌ترین روش اتصال تبدیل شده است.

اتصال از طریق پورت سریال:

پورت سریال، درگاه ارتباطی قدیمی‌تر است که در برخی از کاتر پلاترها هنوز هم وجود دارد. این درگاه سرعت پایین‌تری نسبت به USB دارد، اما در برخی موارد، مانند اتصال به دستگاه‌های قدیمی، می‌تواند مفید باشد.

راز و رمز عملکرد بخش‌های کنترلی و درگاه‌های ارتباطی

بخش‌های کنترلی و درگاه‌های ارتباطی کاتر پلاتر، با همکاری یکدیگر، وظایف مختلفی را انجام می‌دهند. در ادامه، به برخی از این وظایف اشاره می‌کنیم:

• دریافت طرح از کامپیوتر: بخش‌های کنترلی، طرح مورد نظر کاربر را از طریق درگاه‌های ارتباطی دریافت می‌کنند.
• تفسیر طرح: بخش‌های کنترلی، طرح را تفسیر کرده و دستورات لازم را برای برش دقیق آن به موتورها ارسال می‌کنند.
• کنترل موتورها: بخش‌های کنترلی، سرعت و حرکت موتورها را کنترل می‌کنند تا طرح به طور دقیق و بدون نقص برش داده شود.
• نمایش اطلاعات: پنل کنترل، اطلاعات مختلفی مانند وضعیت دستگاه، درصد پیشرفت برش و خطاهای احتمالی را به کاربر نمایش می‌دهد.

دنیای برش‌های دقیق: آشنایی با اجزای دستگاه کاتر پلاتر

برای درک بهتر نحوه عملکرد کاتر پلاتر، لازم است با اجزای دستگاه کاتر پلاتر آشنا شویم:

هد کاتر:

قلب تپنده کاتر پلاتر، هد کاتر نام دارد. این بخش که شامل تیغه‌های ظریف و برنده‌ای است، وظیفه برش متریال را بر عهده دارد. هد کاتر با حرکت دقیق خود بر روی سطح متریال، طرح مورد نظر را به طور کامل و بی نقص برش می‌دهد.

محور X و Y:

هد کاتر بر روی دو محور X و Y حرکت می‌کند تا بتواند اشکال و طرح‌های مختلف را در هر نقطه از سطح متریال برش دهد. این دو محور توسط موتورهای سرو کنترل می‌شوند که دقت و ظرافت حرکت هد کاتر را تضمین می‌کنند.

میز کار:

متریال مورد نظر برای برش بر روی میز کار دستگاه قرار می‌گیرد. این میز که از جنس فلز یا شیشه است، سطحی صاف و صیقلی را برای حرکت روان هد کاتر فراهم می‌کند.

*-* کاربردهای دستگاه برش لیزر را در بلاگ مهرسازان بخوانید *-*

غلتک‌های کشش:

در برخی از کاتر پلاترها، از غلتک‌های کشش برای ثابت نگه داشتن متریال در حین برش استفاده می‌شود. این غلتک‌ها مانع از حرکت یا جابجایی متریال during the cutting process می‌شوند و به برش دقیق‌تر و تمیزتر طرح کمک می‌کنند.

پنل کنترل:

پنل کنترل کاتر پلاتر، رابط کاربری دستگاه است که به شما امکان می‌دهد تنظیمات مختلف دستگاه را کنترل کنید. از طریق پنل کنترل می‌توانید سرعت برش، فشار تیغه، نوع برش (نیم برش یا تمام برش) و … را تنظیم کنید.

پورت‌های اتصال:

کاتر پلاترها به پورت‌های مختلفی مانند USB، پورت شبکه و … مجهز هستند که امکان اتصال دستگاه به کامپیوتر و سایر دستگاه‌ها را فراهم می‌کنند.

در اینجا به پایان مطلب اجزای دستگاه کاتر پلاتر می‌رسیم. امیدواریم که این مقاله برای شما مفید بوده باشد.

سؤالات متداول | FAQs

۱٫ کاتر پلاتر چه تفاوتی با پرینتر دارد؟

پرینترها از جوهر یا تونر برای چاپ طرح‌ها بر روی کاغذ استفاده می‌کنند، در حالی که کاتر پلاترها با استفاده از تیغه، طرح‌ها را بر روی طیف گسترده‌ای از مواد برش می‌دهند.

۲٫ چه نوع موادی را می‌توان با کاتر پلاتر برش داد؟

کاتر پلاترها می‌توانند طیف گسترده‌ای از مواد را برش دهند، از جمله کاغذ، مقوا، وینیل، چرم، فوم، و حتی برخی از فلزات نازک.

۳٫ انتخاب کاتر پلاتر مناسب چه نکاتی دارد؟

انتخاب کاتر پلاتر مناسب به نیازها و بودجه شما بستگی دارد. عواملی مانند اندازه برش، نوع مواد، و قابلیت‌های اضافی را باید در نظر بگیرید.

۴٫ تفاوت بین پنل کنترل و درگاه‌های ارتباطی کاتر پلاتر چیست؟

پنل کنترل به‌عنوان رابط کاربری دستگاه عمل می‌کند و وظیفه تنظیمات مختلف و ارسال دستورات به موتورها را بر عهده دارد. درگاه‌های ارتباطی به کاتر پلاتر اجازه می‌دهند تا با کامپیوتر یا سایر دستگاه‌ها ارتباط برقرار کند.

۵٫ کدام روش اتصال برای کاتر پلاتر بهتر است؟

بهترین روش اتصال برای کاتر پلاتر به نیازهای شما بستگی دارد. اگر به دنبال سرعت و سهولت استفاده هستید، اتصال USB را انتخاب کنید. اگر دستگاه شما پورت USB ندارد، می‌توانید از پورت سریال استفاده کنید.

۶٫ چگونه می‌توانم از کاتر پلاتر با کامپیوتر خود استفاده کنم؟

برای استفاده از کاتر پلاتر با کامپیوتر خود، باید درایور مربوطه را نصب کنید و سپس از طریق یکی از درگاه‌های ارتباطی (USB یا پورت سریال) دستگاه را به کامپیوتر متصل کنید.
